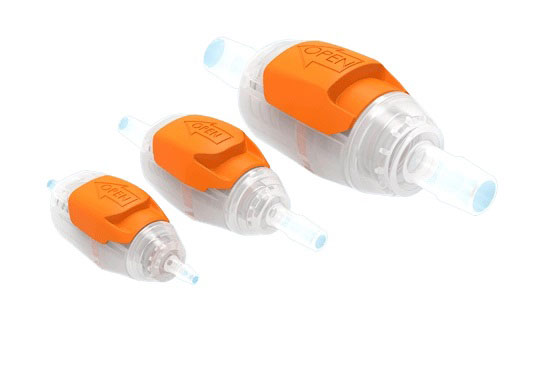

Raccords rapides à verrouillage coulissant fabriqués à partir de nombreuses combinaisons de matériaux
Séparation presque sans gouttes (séries < 0,05 cc Small & Medium) – Anti-déversement.
Description
Ces raccords rapides se séparent côté femelle à l'aide d'un bouton coulissant.

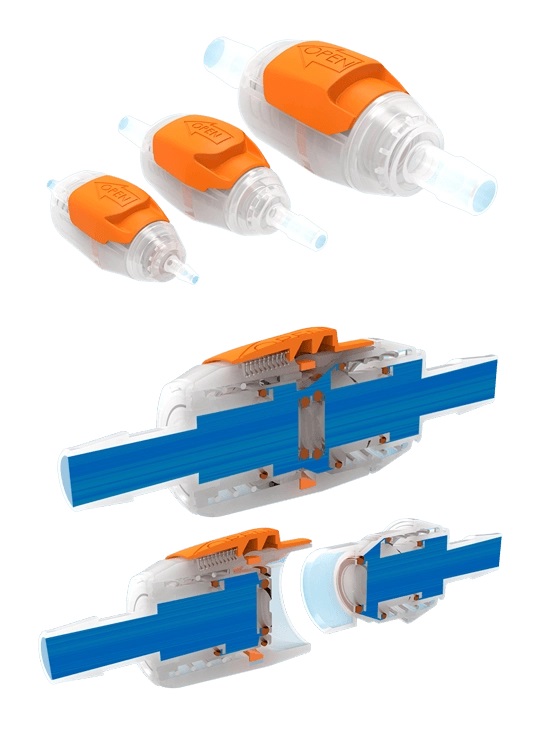

La conception de ces connecteurs permet haut débit avec faible perte de charge et est presque sans gouttes lors de la séparation.

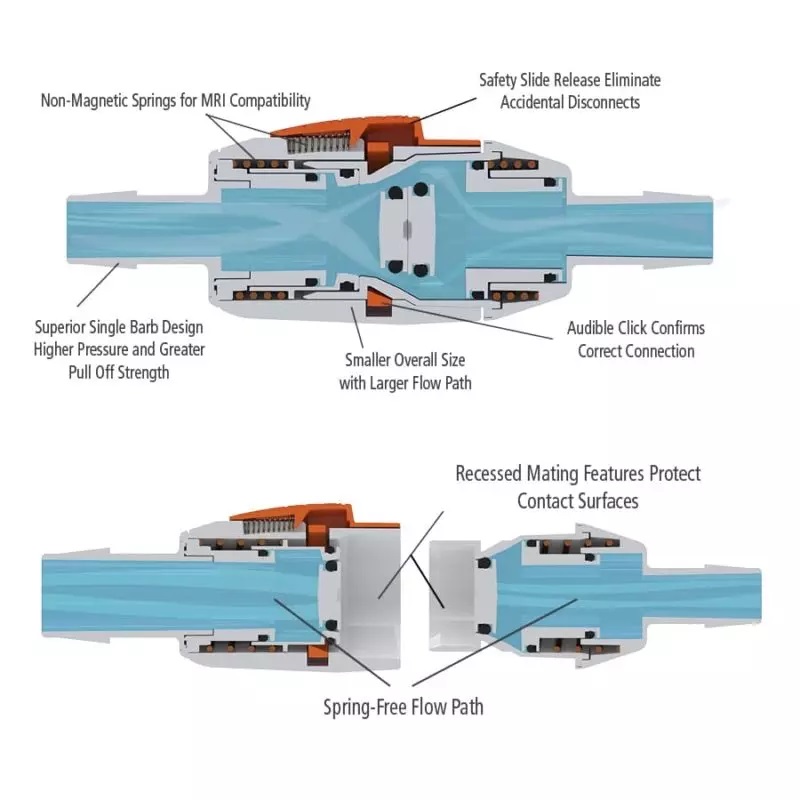

Pour les séries Small, Medium, Large et X-Large Le ressort n'est pas dans le trajet du fluide,
de sorte que les matériaux en contact avec le média se limitent à un plastique sélectionnable et à un joint. Le choix des combinaisons de matériaux possibles est diversifié.
La conception de ces raccords rapides est optimisée pour le trajet du fluide et réduit les restrictions, les turbulences, la formation de mousse et de bulles.
La plage de pression s'étend du vide à 6,2 bars (ou 4,1 bar pour la série Micro).
Dans la série Micro, le ressort est dans le trajet du fluide et le matériau peut être choisi en version acier inoxydable, non métallique ou non magnétique. Cette série est optimisée en termes de taille et propose des solutions de raccords rapides très compactes.
Les raccords rapides peuvent être combinés au sein de la série, mais pas entre les séries. (Par exemple, une combinaison de Small avec Medium ou Micro-O avec Micro-V n'est pas possible).
Ces connecteurs sont utilisés dans la technologie médicale (sciences de la vie), la biopharmacie, l'industrie de l'imprimerie et de nombreuses autres applications où une connexion et une déconnexion sûres doivent être garanties.
Avantages des raccords rapides à verrouillage coulissant
- Ressort pas dans le trajet du fluide (Séries : Petit, Moyen, Grand et X-Large)
- De nombreuses combinaisons de matériaux disponibles
- Options de vanne et de débit ouvert
- Séparation avec une fuite de liquide minimale
- Aseptique
- Série Micro avec les plus petites dimensions
- Conception à ardillon unique
- Matériaux conformes USP Classe VI/ISO10993
- Un clic audible confirme la bonne connexion
- Le déverrouillage coulissant de sécurité minimise les déconnexions accidentelles
- Peut être stérilisé (PP (rayonnement, EtO), PVDF (autoclave, rayonnement, EtO))
- Options de ressorts non magnétiques disponibles
Caractéristiques
Tailles de connexion
|
1/16″, 1/8″, 3/16″, 1/4″, 5/16″, 3/8″, 1/2″, 5/8″, 3/4″, 1″
|
|---|---|
Zone d'impression
|
Vakuum bis 6,2 bar (Micro-série : 4,1 bar)
|
Écart de température
|
PP: 0°C – 71°C PVDF: 0°C – 121°C PS: -40°C – 139°C GFBN: 32°C – 232°C |
Baisser le volume lors de la séparation
|
Small (1/8″ – 3/16″): < 0,05cc Medium (1/4″ – 3/8″): < 0,05cc Large (1/2″ – 3/4″): 0,1cc |
Matériaux de logement
|
Polypropylene (PP) Polyvinylidene Flouride (PVDF) Polysulfone (PS) Glass Filled Black Nylon (GFBN) |
Bouton coulissant
|
Polycarbonat
|
plumes
|
Acier inoxydable Non magnétique Non métallique |
Scellés
|
Buna-N EPDM Silikon Viton Silikon ohne Schmierstoff |
lubrifiant
|
PFPE (biokompatibel, inert)
|
Mère
|
PVDF (PVDF Gehäuse) Nylon (PP, PS, GFBN Gehäuse) |

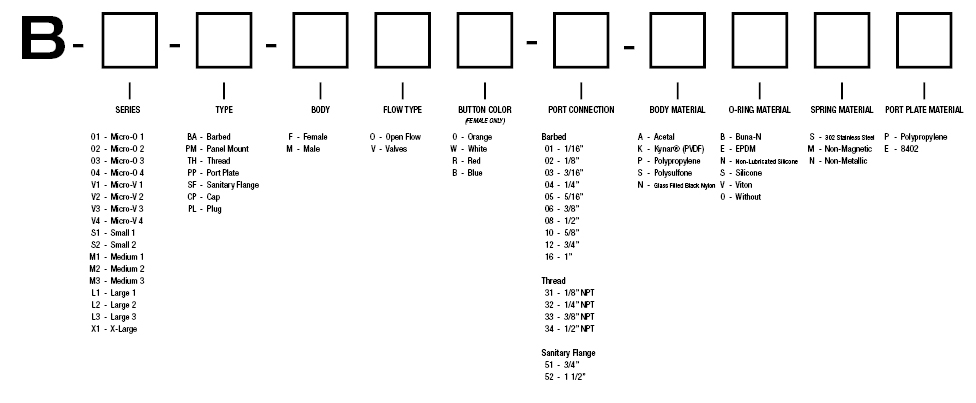

Tapez le code
Raccords rapides sur mesure
En plus des raccords standards, nous développons avec nos partenaires des solutions spécifiques au client, telles que des connecteurs multivoies, des connecteurs pour puces microfluidiques ou encore des tailles et versions spéciales. La production d’une grande variété de plastiques et de matériaux d’étanchéité en salle blanche permet une utilisation dans un large éventail d’applications et d’industries. Nous serions heureux de discuter de votre projet avec vous et de développer un couplage parfaitement adapté à votre appareil.
