Vannes pour ventilateurs
Les maladies respiratoires et le vieillissement de la population mondiale entraînent une demande croissante de respirateurs. Le contrôle de l’oxygène dans les ventilateurs nécessite donc la plus grande précision et fiabilité.
Notre gamme de produits de vannes et de modules de vannes pour systèmes de ventilation comprend des vannes proportionnelles et des solutions spécifiques au client qui vous aident à raccourcir les délais de développement et à réduire les coûts.
Les vannes proportionnelles sont utilisées dans la grande majorité de tous les ventilateurs car elles permettent d'atteindre les débits volumétriques souhaités et offrent également un large éventail d'utilisations possibles.

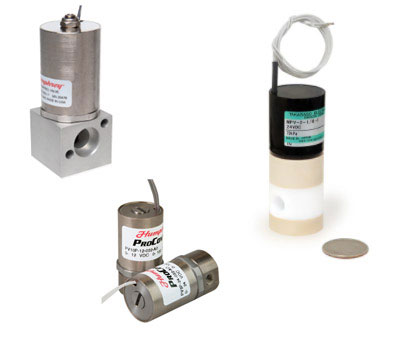

Vannes proportionnelles pour ventilateurs
L'utilisation de la technologie des valves proportionnelles dans les ventilateurs médicaux tout-en-un destinés aux adultes, aux enfants et aux nouveau-nés offre de nombreux avantages concurrentiels.

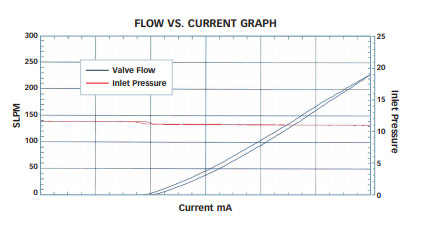

Nos vannes proportionnelles garantissent une reproductibilité précise et une faible hystérésis sur des millions de cycles de commutation. Ils permettent un débit volumique stable et sans fluctuation sur toute la plage de débit.
Toutes les valves sont 100 % compatibles avec l'oxygène. Les composants électriques sont complètement isolés du fluide.
Les changements de performance minimes dus à la pression d'entrée fluctuante sont compensés par un système de compensation de pression intégré. Les sièges métalliques à alignement automatique garantissent en outre des caractéristiques de faible débit fiables et reproductibles.
L'utilisation d'une cartouche à ressort avec deux ressorts hélicoïdaux plats offre une excellente répétabilité, des performances fiables et un très bon pouvoir lubrifiant.
Grâce à une option d'échange direct, la vanne existante peut être facilement remplacée et l'achat d'un nouveau ventilateur peut être évité.

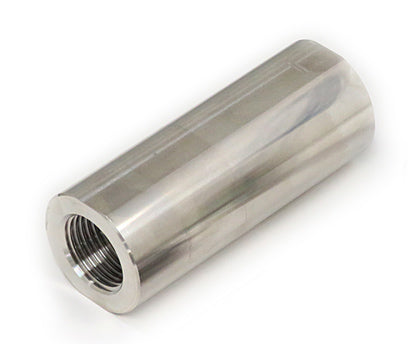

Soupapes de décharge de pression
En fonction de la pression côté entrée, les vannes de régulation de pression s'ouvrent et se ferment automatiquement, sans apport d'énergie.
- Dimensions (mm) : ⌀ 32 × L80,5
- Diamètre nominal (mm) : ⌀ 7,0
- Connexions : G1/2
- Pression : 7～10kPa
En raison de leur petite taille, ces valves permettent une utilisation polyvalente et peu encombrante dans les ventilateurs médicaux.
Solutions personnalisées pour les ventilateurs
Les solutions de valves spécifiques au client permettent, par exemple, le développement de ventilateurs pouvant être utilisés aussi bien chez les adultes et les jeunes enfants que chez les nourrissons.
Cela entraîne des économies significatives puisqu’il n’est pas nécessaire d’acheter deux ventilateurs séparés.

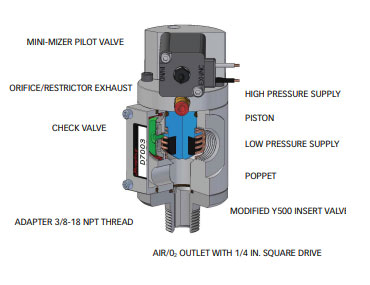

La valve de distribution d'oxygène offre deux débits différents, un pour les adultes et un débit plus faible pour les nourrissons et les jeunes enfants, dont le système pulmonaire est nettement plus sensible. La valve peut délivrer des volumes de 2 ml/min à 2,5 litres/min.
Le clapet d'une vanne standard a été modifié pour garantir un bon fonctionnement et le développement d'un collecteur personnalisé a permis deux flux d'air/oxygène différents.

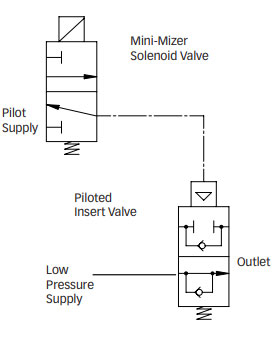

L'électrovanne Mini-Mizer a été sélectionnée comme vanne pilote pour contrôler le débit d'oxygène haute pression qui actionne la vanne.
Assemblages de vannes personnalisés
Les solutions de collecteurs personnalisées proposent des systèmes pré-assemblés qui peuvent être utilisés là où des contraintes d'espace et des spécifications de performances critiques sont requises.
• circuit électrique intégré
• Connexions et fixations personnalisées
• Matériaux de contact approuvés pour les applications d'oxygène
• Plage de température de -25°C à 49°C
• Consommation électrique maximale 0,5 watts
Les collecteurs personnalisés peuvent par ex. B peut être équipé de circuits électriques intégrés entre les vannes ainsi que de canaux d'entrée et de sortie communs. Tous les trous de connexion et de montage peuvent également être fabriqués sur mesure pour répondre à toutes les spécifications requises.
Les solutions de collecteurs personnalisées proposent des systèmes pré-assemblés et testés qui peuvent être utilisés là où des contraintes d'espace et des spécifications de performances critiques sont requises.

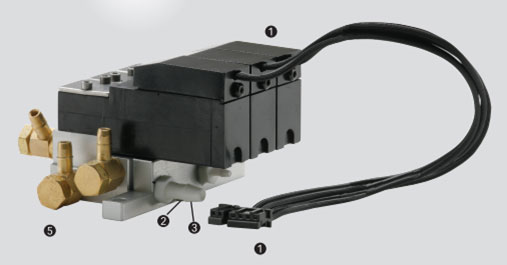

Solutions de concentration d'oxygène personnalisées

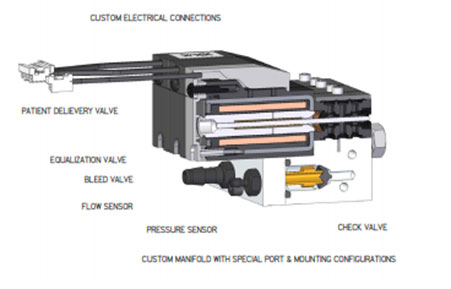

Des solutions de concentration d'oxygène personnalisées peuvent être mises en œuvre dans des unités de vannes très petites et compactes pour garantir le bon fonctionnement des concentrateurs d'oxygène portables. Tous les collecteurs peuvent être livrés entièrement assemblés et testés, avec la valeur de débit de la valve patient pour l'étalonnage de l'appareil.
1) Électrovannes à commande directe modifiées
2) Collecteur personnalisé avec options de connexion et de montage spéciales
3) Soupape d'échappement rapide/anti-retour intégrée
4) Raccordement électrique des vannes
5) Réduction de la taille grâce aux raccords à angle réglable
Nos solutions personnalisées permettent la création de concentrateurs d'oxygène légers et portables, éliminant ainsi le besoin de transporter de lourds réservoirs d'oxygène au volume limité.
